A distribuição das cargas de vento entre os pórticos de contraventamento é um dos desafios nos projetos de engenharia estrutural. Esse tipo de ação exige análises cuidadosas, pois impacta diretamente a segurança e o desempenho das construções. Foi exatamente essa lacuna que motivou o desenvolvimento do BWind, um software educacional que torna essa tarefa complexa muito mais acessível.
Neste artigo, você vai entender por que a repartição das ações horizontais é um problema real para engenheiros civis, como o BWind resolve essa questão com base em normas técnicas e conceitos estruturais, e quais os benefícios práticos da sua aplicação em estudos acadêmicos.
O desafio da ação do vento em estruturas
O vento atua como uma força horizontal sobre as estruturas, gerando deslocamentos e momentos adicionais que precisam ser considerados no dimensionamento dos elementos estruturais. Ignorar esses efeitos pode levar a falhas significativas. Segundo a norma ABNT/NBR 6123, essas forças devem ser sempre consideradas, mesmo em estruturas de pequena escala.
Essa exigência normativa torna ainda mais importante o correto entendimento e aplicação dessas ações nos cálculos. No entanto, a dificuldade principal está em repartir essas ações entre diferentes painéis de contraventamento (pórticos e pilares-parede) que compõem a subestrutura resistente ao vento. Esse é um problema tridimensional, e a solução não é intuitiva nem trivial, especialmente para quem está em início de carreira ou sem apoio de ferramentas específicas.
Base de desenvolvimento
As ideias e fórmulas usadas no desenvolvimento do BWind foram baseadas no conteúdo do livro Curso de Concreto Armado – Volume 3, do professor José Milton de Araújo. É desse material que vêm os conceitos principais sobre como representar os pórticos como molas de rigidez e como calcular a distribuição das cargas de vento, inclusive considerando os efeitos de excentricidade. Isso garantiu que o software seguisse uma base teórica sólida, mas ao mesmo tempo prática e aplicável ao dia a dia da engenharia.
Como o BWind resolve o problema
Criado como um projeto de especialização em estruturas de concreto e fundações, o BWind é um software gratuito desenvolvido em C# no ambiente Visual Studio. Ele permite que engenheiros e estudantes simulem a distribuição de forças horizontais entre pórticos com diferentes rigidezes.
Trata-se de uma ferramenta que visa democratizar o acesso a cálculos através de uma interface amigável e organizada. A entrada de dados é feita em tabelas divididas por tipo de informação, o que facilita bastante a usabilidade.
Entradas
- Posicionamento e orientação dos pórticos;
- Rigidez de cada painel;
- Casos de carregamento com forças em X, Y e excentricidades.
Esses dados refletem a configuração real da estrutura que se deseja analisar. O usuário pode simular diferentes cenários e variações nos elementos para verificar como a carga se distribui entre os componentes.
Saídas
- Valor da carga recebida por cada pórtico;
- Destaque para o caso crítico em cada pórtico.
Com base em modelos matemáticos simplificados, como a representação por molas equivalentes e uso de matrizes de rigidez, o BWind calcula o deslocamento da estrutura e redistribui as forças de acordo com a rigidez de cada pórtico.

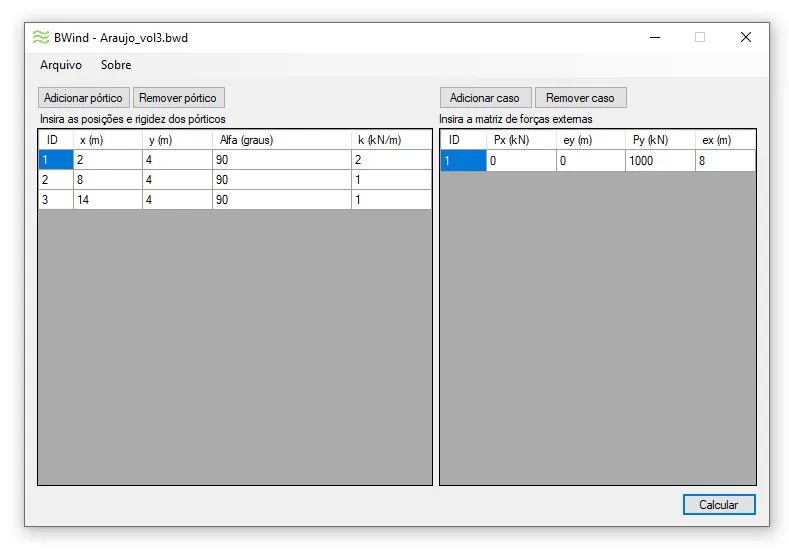

Abaixo apresento o exemplo contido no volume 3 do livro do Curso de Concreto Armado do professor José Milton de Araújo.
Esse exemplo é composto por 3 pórticos, sendo que um possui o dobro da rigidez dos demais e uma única força na direção y.

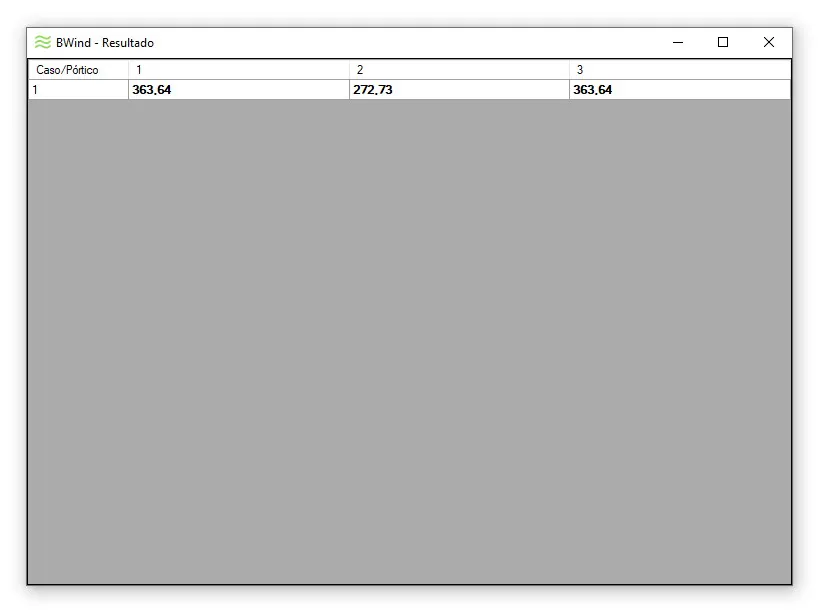

Como resultado, de um total de 1000 kN, dois pórticos receberam 363,64 kN e o outro pórtico recebeu 272,73 kN.
Por que isso é importante para engenheiros
Muitos profissionais negligenciam a análise de vento em pequenos projetos, o que pode comprometer a segurança da estrutura. Além disso, realizar essa verificação manualmente exige tempo, conhecimento técnico específico e alto risco de erro humano.
O BWind simplifica a tarefa, permitindo:
- Visualizar como a carga de vento se reparte entre os elementos;
- Considerar excentricidades exigidas por norma;
- Verificar diferentes cenários de carregamento;
- Apoiar estudos e projetos educacionais com uma ferramenta intuitiva.
Para estudantes e professores, é uma ferramenta didática valiosa. Para engenheiros de projeto, pode funcionar como uma verificação rápida e eficiente de hipóteses de dimensionamento.
Casos práticos: o software em ação
Para validar o BWind, comparei seus resultados com três estudos de caso baseados em literatura e exemplos próprios. A seguir, um resumo dos testes aplicados:
- Validação com Carvalho e Pinheiro (2013): O software replicou com sucesso a distribuição de cargas entre sete pórticos, considerando a rigidez e excentricidade do vento. A distribuição foi coerente com a esperada.
- Validação com Araújo (2014): Obteve uma diferença máxima de apenas 2,5% em relação ao resultado da literatura, demonstrando alta precisão mesmo em estruturas mais complexas.
- Exemplo do próprio autor: Validou a precisão em casos com estrutura unidirecional e força com excentricidade. Os resultados foram compatíveis com os cálculos manuais realizados previamente.
Esses testes confirmaram a eficácia da ferramenta para o propósito proposto e mostraram que o software pode ser confiável mesmo em diferentes configurações estruturais.
Considerações finais
O BWind é um excelente exemplo de como projetos acadêmicos podem gerar soluções úteis e aplicáveis ao mercado. O BWind está disponível gratuitamente e pode ser uma excelente adição ao repertório de qualquer profissional da engenharia civil.
Se você é engenheiro, professor ou estudante de estruturas, vale a pena conhecer o BWind e aplicá-lo em seus estudos e projetos. Ele mostra como a tecnologia pode — e deve — trabalhar a favor da segurança e da eficiência na engenharia.
No link a seguir você pode baixar o sotware para experimentar:
https://github.com/mourajrn/bwind/releases/download/1.0.0/BWind.exe
