No mundo da engenharia civil, especialmente ao lidar com sistemas complexos de tubulações, garantir que todos os componentes estejam perfeitamente alinhados é crucial para o sucesso de um projeto. Erros de elevação, mesmo que mínimos, podem resultar em problemas significativos durante a construção ou ao longo da vida útil do edifício. Neste post, vamos explorar uma ferramenta essencial que desenvolvemos para o Revit, destinada a ajustar as elevações de tubulações de forma eficiente e precisa.

O Desafio das Elevações em Tubulações

Ao projetar sistemas de tubulação, é comum lidar com múltiplas tubulações que devem ser perfeitamente alinhadas verticalmente. No entanto, o processo de ajuste manual dessas elevações pode ser tedioso e propenso a erros. A ferramenta que criamos no Revit resolve esse problema automaticamente, economizando tempo e reduzindo a margem de erro.

Visão Geral da Ferramenta

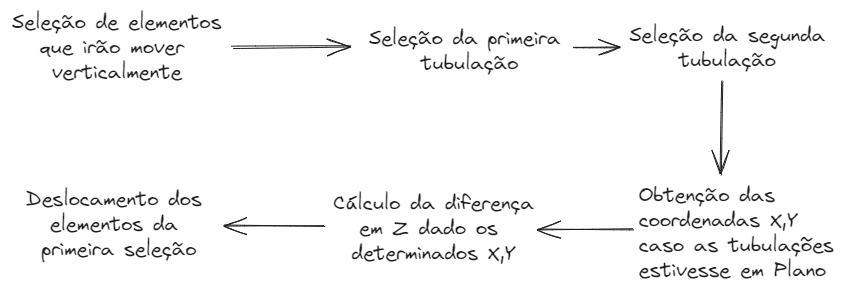

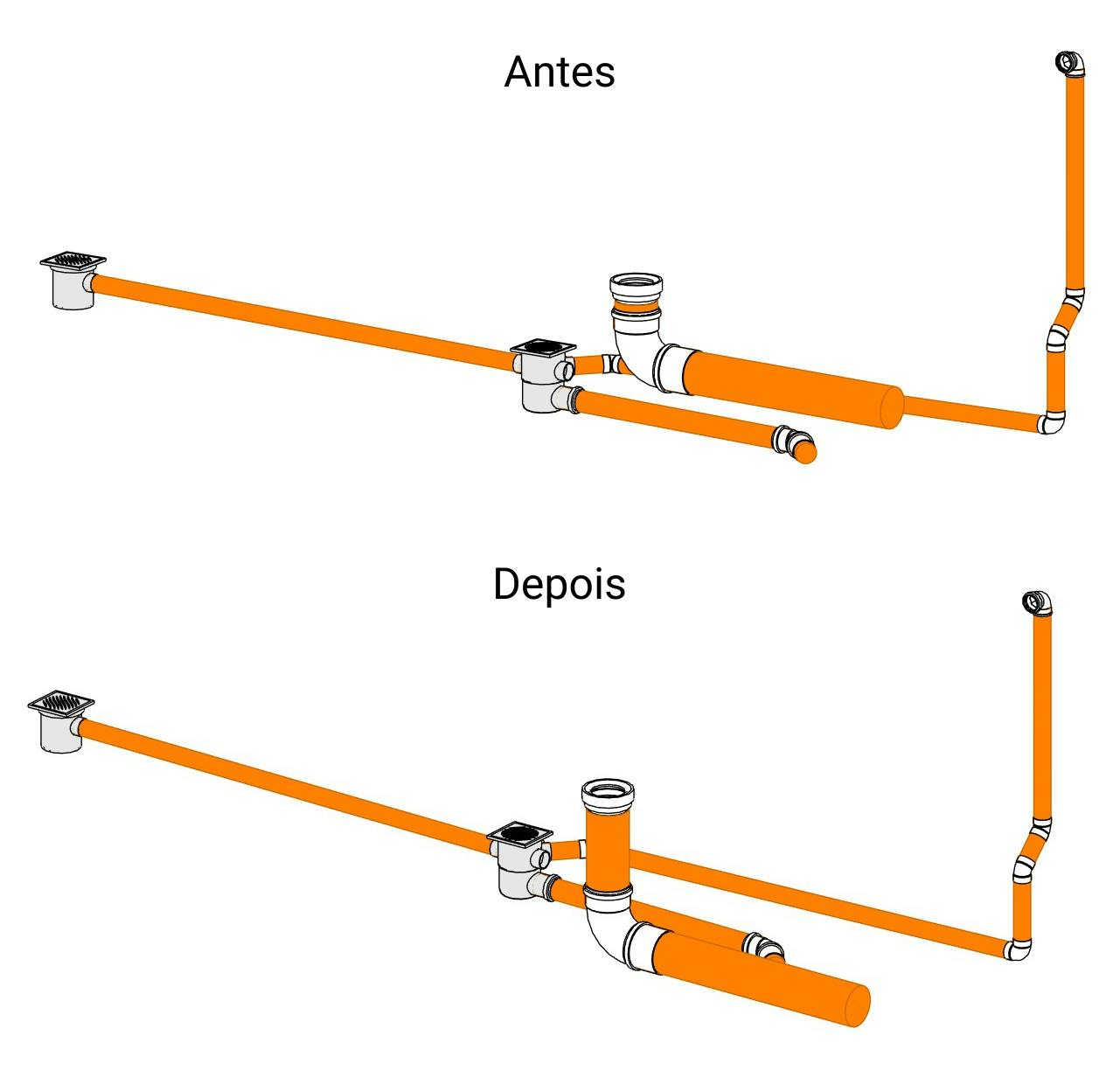

A ferramenta que desenvolvemos é um comando externo para o Revit que permite aos usuários ajustar a elevação de um conjunto de tubulações selecionadas, alinhando-as entre duas referências especificadas. O comando realiza cálculos precisos para determinar a interseção das linhas de referência no plano XY e ajusta as elevações de acordo com essa interseção.

Como a Ferramenta Funciona?

Autenticação e Preparação do Documento:

A ferramenta começa verificando se o usuário está autenticado, garantindo que apenas usuários autorizados possam realizar alterações. Uma vez autenticado, o documento ativo no Revit é preparado para o processo de seleção e movimentação das tubulações.

Seleção de Elementos:

O usuário pode selecionar manualmente os elementos que deseja ajustar. Se não houver uma seleção prévia, a ferramenta solicita ao usuário que selecione as tubulações que precisam ser movidas. Além disso, o usuário deve escolher duas tubulações de referência, que servirão de base para o alinhamento das demais.

Cálculo das Interseções e Ajuste de Elevação:

A ferramenta calcula a interseção das linhas representando as duas tubulações de referência no plano XY. A partir dessa interseção, é determinada a diferença de elevação entre as tubulações de referência. Com base nessa diferença, as tubulações selecionadas são movidas verticalmente para alinhar suas elevações.

Explorando os Métodos Internos

Para aqueles que estão interessados nos detalhes técnicos, aqui está uma visão geral dos principais métodos utilizados na ferramenta:

• Método de Cálculo de Interseção: Este método é responsável por determinar o ponto de interseção entre as linhas de referência no plano XY. Ele utiliza equações de geometria analítica para encontrar esse ponto com precisão.
• Método de Cálculo de Elevação: Após determinar a interseção, este método calcula a elevação exata das tubulações no ponto de interseção. Isso é crucial para garantir que as tubulações estejam perfeitamente alinhadas.
• Movimentação dos Elementos: Uma vez calculada a diferença de elevação, as tubulações selecionadas são movidas usando as funções nativas do Revit. Este processo é realizado dentro de uma transação, garantindo que todas as alterações sejam feitas de forma segura e eficiente.

Benefícios da Ferramenta

• Precisão: Ao utilizar cálculos automatizados, a ferramenta elimina erros manuais e garante que todas as tubulações estejam perfeitamente alinhadas.
• Eficiência: O tempo gasto para ajustar as elevações é significativamente reduzido, permitindo que os engenheiros se concentrem em outras tarefas críticas do projeto.
• Facilidade de Uso: A ferramenta é intuitiva e requer pouca intervenção do usuário, tornando-a acessível mesmo para aqueles com pouca experiência em programação.

Casos de Uso

Esta ferramenta é especialmente útil em projetos de grande escala, onde há uma complexidade elevada no sistema de tubulações. Também é ideal para situações em que as tubulações precisam ser ajustadas devido a mudanças de projeto ou revisões de última hora.

Conclusão

No campo da engenharia civil, cada detalhe conta, e garantir que sistemas complexos como as tubulações estejam perfeitamente alinhados é fundamental. A ferramenta que desenvolvemos no Revit não apenas simplifica esse processo, mas também aumenta a precisão e a eficiência do projeto como um todo. Se você trabalha regularmente com sistemas de tubulação no Revit, essa ferramenta pode ser um divisor de águas para o seu fluxo de trabalho.

Esperamos que este guia tenha fornecido uma visão abrangente de como essa ferramenta funciona e dos benefícios que ela oferece. Fique à vontade para compartilhar sua experiência com essa ferramenta ou sugerir melhorias nos comentários abaixo!
